제품개요
카테고리 5 강화 케이블(Cat5e 케이블|4쌍|24AWG|U/UTP/F/UTP|PVC/LSZH/PE 재킷)
유형: 이더넷 구조의 케이블링 구리 케이블.
적용 분야: 구조화된 케이블링 시스템(지원100BASE-T및 표준 음성/데이터 네트워크).
기술 사양
|
목 |
매개변수 |
목 |
매개변수 |
|
제품명 |
카테고리 5 강화 케이블, 카테고리 5e 케이블 |
케이블 유형 |
통신용 구리 케이블 |
|
케이블 구성 |
U/UTP, F/UTP |
쌍 수 |
4쌍 |
|
지휘자 크기 |
24AWG |
도체 재료 |
솔리드 베어 구리 |
|
단열재 |
HD체육 |
재킷 소재 |
PVC, LSZH, 체육 |
|
특성 임피던스 |
100±15Ω |
작동 용량 |
5600pF/100m 이하 |
|
전파 지연 |
45ns/100m |
최대. 도체 저항 |
9.5Ω/100m |
|
최소 절연저항 |
5000MΩ·km |
최소 굽힘 반경 |
4 x 케이블 OD |
|
포장 |
305m/박스 |
설치 온도 |
0도 ~ +60도 |
|
작동 온도 |
-20도 ~ +60도 |
호환성
- Cisco, HPE, Huawei, Juniper, TP{1}}Link 및 유사 장비와 함께 사용되는 RJ45 구리 케이블링 환경과 호환됩니다.
- 기존의 구조화된 케이블링 시스템에 쉽게 통합할 수 있도록 T568A/T568B 종단 표준을 지원합니다.
- 스위치, 라우터, 패치 패널, 정보 모듈 및 페이스플레이트에 연결할 수 있습니다.
- 낮은 등급의 액세서리가 링크 성능에 영향을 미치는 것을 방지하기 위해 Cat5e 모듈, 패치 패널 및 RJ45 커넥터와 함께 사용하는 것이 좋습니다.
프로젝트 승인 요구 사항에 따라 링크 테스트 또는 나가는 무작위 검사가 제공될 수 있습니다.
성능 매개변수
- 데이터 속도: 기가비트 네트워크에 적합한 10/100/1000Mbps 이더넷 전송을 지원합니다.
- 10G / 40G 평가: 10G / 40G 고속-전송 프로젝트에는 권장되지 않습니다.
- 전송 주파수: 최대 100MHz를 지원합니다.
- Fluke 테스트: 프로젝트 승인 요구 사항에 따라 링크 테스트 또는 나가는 무작위 검사가 제공될 수 있습니다.
- 감쇠: 링크 신호 손실을 측정하며 프로젝트 승인 및 대량 조달 샘플링 검사에 적합합니다.
- 누화: 근단 누화, 전력-합 누화 및 관련 매개변수를 측정하여 링크 안정성을 확인하는 데 도움을 줍니다.
- 포장: 풀박스, 릴, 카톤 및 팔레트 포장이 가능합니다.
- 수출 포장: 강화 상자, 팔레트 포장 및 외부-상자 배송 표시를 제공할 수 있습니다.
- MOQ: 표준 사양은 전체 상자 또는 전체 릴로 주문할 수 있습니다.
- 맞춤형 MOQ: 특수-색상, 차폐-구조, 인쇄 또는 OEM 포장 주문은 프로젝트 수량에 따라 확인됩니다. RMB 200,000 이상의 요구 사항에 따라 맞춤형 프로젝트를 논의할 수 있습니다.
설치 및 사용
- 설치: 도관, 케이블 트레이, 트렁킹, 바닥 아래 라우팅 및 -벽에 사전 내장된- 케이블링을 지원합니다.
- 사전{0}}해지: 사전-서비스가 제공됩니다. 케이블을 지정된 길이로 자르고-RJ45 커넥터를 미리 장착할 수 있습니다.
- 종단 표준: 설치 중에 T568A 또는 T568B를 일관되게 사용하십시오. 동일한 프로젝트에서 두 배선 방식을 혼합하는 것은 권장되지 않습니다.
- 설치 참고 사항: 과도한 구부림, 압축 및 심한 당김을 피하십시오. 전원 케이블을 사용하여 긴 병렬 연결을 피하십시오.
- 설치 확인: 설치 후 배선 순서, 연속성 및 링크 길이를 확인하십시오. 프로젝트 승인을 위해 필요에 따라 Fluke 테스트를 수행할 수 있습니다.
리드타임 및 공급능력
- 재고 가용성: 일반적으로 보충 및 긴급 프로젝트를 위해 일반 케이블 사양의 재고가 있습니다.
- 생산 리드타임: 재고가 없는 품목의 경우, 생산에는 일반적으로 영업일 기준 약 10일이 소요됩니다.
- 맞춤형 리드 타임: 색상, 차폐 구조, 재킷 재질, 인쇄 또는 OEM 포장 요구 사항의 경우 리드 타임은 주문 수량 및 생산 일정에 따라 확정됩니다.
- 배송 확인 : 주문 전 재고 수량, 포장 방법, 예상 배송 시간 등을 확인할 수 있습니다.
OEM/ODM 역량
- 지원U/UTP또는F/UTP건설 옵션.
- 지원24AWG도체 및 맞춤형 4쌍 구성.
- 사용 가능PVC, LSZH, 체육및 기타 재킷 재료.
- 재킷 색상, 미터 마킹, 잉크젯 인쇄, 모델 마킹 및 고객 브랜딩을 사용자 정의할 수 있습니다.
- 305m 박스 포장, 카톤 라벨, 중립 포장 맞춤화 지원
응용
- 기본 사무실 네트워크 케이블링
- 100BASE-T이더넷 시스템
- 통합 음성 및 데이터 케이블링
- 학교, 호텔, 상업용 건물을 위한 네트워크 케이블링
- 저-전압 시스템 개조 및 유지 관리 프로젝트
- 일반 장비-실 및 바닥 분배 시스템

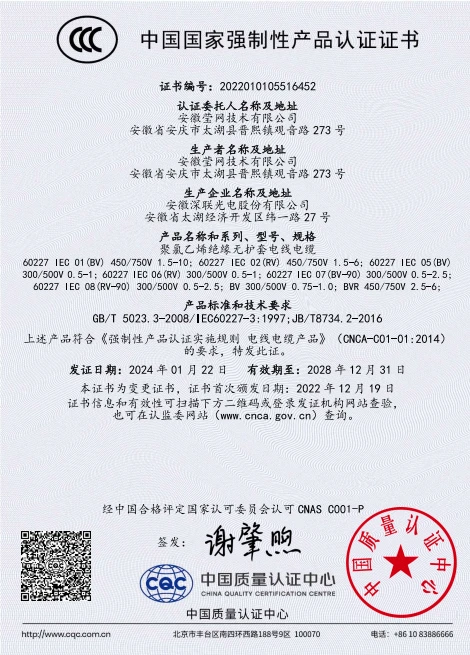

인증
국제적으로 인증된 품질 시스템은 네트워크, 통신 및 보안 프로젝트를 위한 안정적인 케이블링 제품을 지원합니다.
ISO9001
ISO14001
ISO45001
AVAVRAVVRRVVP
BVRVBVR
RVVRVSRVB
자주 묻는 질문
어떤 유형의 프로젝트인지카테고리 5 강화 케이블주로 사용?
-
주로 표준 음성, 데이터 및 기본 이더넷 케이블링에 사용되며 사무실 건물, 상업 시설 및 저압 시스템 프로젝트에 적합합니다-.
Cat5e와 Cat6의 차이점은 무엇입니까?
-
Cat5e는 표준 네트워크 케이블링에 적합합니다. Cat6은 더 높은 대역폭 헤드룸과 더 나은 누화 제어를 제공하므로 기가비트 네트워크 및 더 까다로운 프로젝트에 더 적합합니다.
어떻게 선택해야 하나요?U/UTP그리고F/UTP?
-
U/UTP일반적인 사무실 환경에 적합합니다.F/UTP전자기 간섭이 더 높은 곳에서는 고려될 수 있습니다.
재킷과 잉크젯 인쇄를 맞춤 설정할 수 있나요?
-
예. 재킷 소재, 색상, 미터 마킹, 모델 마킹 및 브랜드 마킹은 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
테스트용 샘플을 제공할 수 있나요?
-
샘플을 제공할 수 있습니다. 샘플 운임은 일반적으로 고객이 부담합니다.
